CAD如何画六角螺母平面图 cad六角螺钉怎么画

给大家说一下CAD如何画六角螺母平面图

方法

1：桌面打开新建CA察策则探各满不劳D。

2：首先CAD中，画一来自条中心线。

3：接着，画一个圆，直径ø34.热年粉曾好高事台92。

4：接着，画一个外切于圆的六边形。

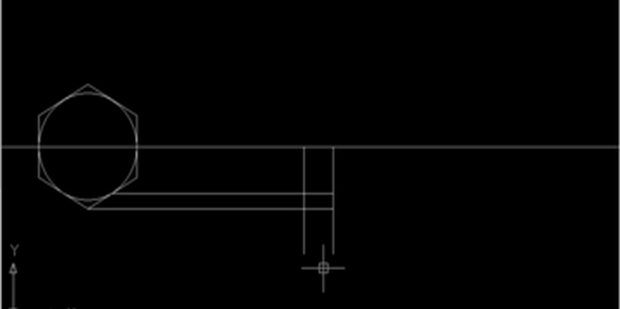

5：然后，在旁边画一条长度34材.92的线段，并平移一份，平移距离为10.41。

6：在六边形上画两条辅助线。

7：从34.92线段的中点处画一条75°角的线段，长度没有规定。

8：修剪多余的线段。

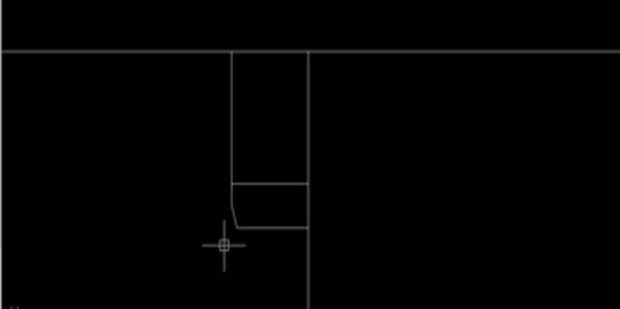

9：按下图使用镜像命令，然后画圆弧。

10：执行镜像命令，按下图方式镜像，然后修剪、删除多余的线段，并画一条直线将两边连接起来。

11：再镜像，以中心线为镜像线。这样六角敌螺母的侧面就画好了。如下图。

12：画上螺纹，并将中心线修剪，婷测特存势就有了下图中的效果。螺础还素洋换蒸给家吧间纹尺寸可以查螺纹表。
